214型带衬套及冷却水套铸铁填料想（Pg 6）（HG5-214-81）
本标准为 化学、制药、染料等工业反应釜搅拌轴使用的轴封装置，其公称压力≤6kgf/cm2.适用于需要填料箱起支承作用以及温度≥100℃或转轴线速度≥1m/s.
215型带衬套铸铁填料箱（Pg6）（HG5-215-81）
本标准为化学、制药、染料等工业反应釜搅拌轴使用的轴封装置，其公称压力≤6kgf/cm2。适用于需要填料箱起支承作用一级介质温度<100℃或转轴线速度≤1m/s。

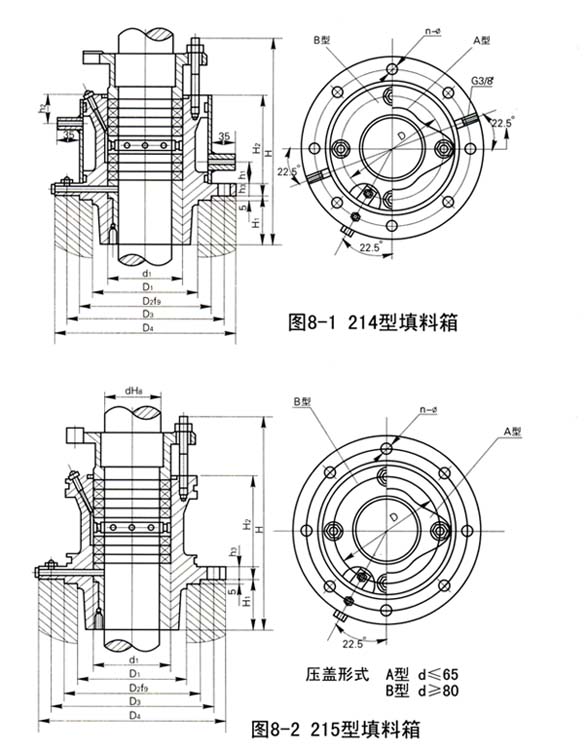

图8-2 215型填料箱
214、215型填料箱主要尺寸
|
d |
d1
|
D
|
D1
|
D2
|
D3 |
D4
|
H1 |
H2
|
H3
|
h1
|
h2
|
h3
|
法兰螺栓孔
|
压盖螺柱 |
重量 | |||
|
n |
Ф |
数量 |
直径 |
HG521481 |
HG521581 | |||||||||||||
|
30 |
50 |
80 |
80 |
116 |
150 |
185 |
195 |
14 |
119 |
25 |
30 |
15 |
4 |
18 |
2 |
M12 |
10.5 |
8.8 |
|
40 |
60 |
90 |
100 |
135 |
170 |
205 |
205 |
24 |
119 |
25 |
30 |
15 |
4 |
18 |
2 |
M12 |
13.2 |
11.2 |
|
50 |
76 |
105 |
125 |
164 |
200 |
235 |
251 |
32 |
146 |
25 |
30 |
17 |
8 |
18 |
2 |
M16 |
21.0 |
17.6 |
|
65 |
91 |
120 |
125 |
164 |
200 |
235 |
266 |
47 |
146 |
25 |
30 |
17 |
8 |
18 |
2 |
M16 |
22.5 |
19.2 |
|
80 |
106 |
145 |
150 |
188 |
225 |
260 |
280 |
62 |
146 |
29 |
34 |
17 |
8 |
18 |
4 |
M12 |
32.4 |
27.9 |
|
95 |
127 |
165 |
175 |
217 |
255 |
290 |
331 |
75 |
173 |
29 |
35 |
19 |
8 |
18 |
4 |
M16 |
46.6 |
41.3 |
|
110 |
142 |
185 |
200 |
245 |
280 |
315 |
346 |
90 |
173 |
29 |
35 |
19 |
8 |
18 |
4 |
M16 |
52.8 |
49.8 |
|
130 |
162 |
210 |
225 |
271 |
305 |
340 |
366 |
110 |
173 |
29 |
35 |
22 |
8 |
18 |
4 |
M16 |
70.9 |
61.8 |
|
140 |
178 |
220 |
250 |
271 |
305 |
340 |
398 |
120 |
193 |
29 |
35 |
22 |
12 |
18 |
4 |
M16 |
85 |
76 |
|
160 |
200 |
245 |
260 |
309 |
335 |
375 |
420 |
130 |
200 |
30 |
35 |
24 |
12 |
18 |
6 |
M16 |
111 |
99 |
|
180 |
220 |
265 |
260 |
309 |
335 |
375 |
440 |
150 |
200 |
30 |
35 |
24 |
12 |
18 |
6 |
M16 |
120 |
110 |
|
200 |
240 |
290 |
300 |
363 |
395 |
440 |
460 |
170 |
200 |
30 |
35 |
26 |
12 |
22 |
6 |
M16 |
140 |
126 |
